在電子電路設計和維修中，能夠快速識別各類電子元器件是每個工程師、愛好者和初學者的必備技能。本文為您整理了一份常見電子元器件的圖片、名稱及其在電路圖中的標準符號的全面對照表，方便您學習和查閱，建議收藏備用。
一、無源元件
- 電阻器 (Resistor)
- 圖片/實物特征：通常為圓柱形，表面有色環（色環電阻）或直接印有數字（貼片電阻）。
- 電路符號：矩形框或鋸齒線（舊符號）。
- 功能：限制電流，分壓。
- 電容器 (Capacitor)
- 圖片/實物特征：樣式多樣，有圓柱形電解電容（有極性）、扁圓形瓷片電容（無極性）、黃色方塊形滌綸電容等。
- 電路符號：兩條平行短線（無極性）或一條短線加一個彎曲板（有極性，代表正極）。
- 功能：儲存電荷，隔直通交，濾波。
- 電感器 (Inductor)
- 圖片/實物特征：通常是線圈繞制在磁芯上，形狀有環形、柱形或貼片式的小黑塊。
- 電路符號：連續的半圓弧線。
- 功能：儲存磁能，阻交通直。
二、半導體器件
- 二極管 (Diode)
- 圖片/實物特征：小型圓柱體，一端常有色環標記負極；發光二極管(LED)透明可見內部結構。
- 電路符號：三角形加豎線，三角形指向為電流正向（從陽極到陰極）。
- 功能：單向導電，整流，發光（LED）。
- 三極管 / 晶體管 (Transistor)
- 圖片/實物特征：三只引腳，常見封裝有TO-92（塑料小方塊）、TO-220（帶金屬散熱片）等。
- 電路符號：分為NPN型和PNP型，由箭頭方向區分電流方向。
- 功能：電流放大，電子開關。
- 集成電路 (Integrated Circuit, IC)
- 圖片/實物特征：黑色長方形或方形塑料塊，有多只引腳（從8腳到數百腳不等）。
- 電路符號：通常用一個方框或特殊符號代表，旁邊標注型號，內部電路復雜，一般不畫出細節。
- 功能：實現復雜的特定功能，如運算放大、微處理、電源管理等。
三、其他常用元件
- 開關 (Switch)
- 圖片/實物特征：種類繁多，如撥動開關、按鈕開關、繼電器等。
- 電路符號：一個帶有斷點的連線，或加上手動操作標識。
- 功能：接通或斷開電路。
- 連接器與插座 (Connector & Socket)
- 圖片/實物特征：如排針、USB口、電源插座等。
- 電路符號：常用一組矩形或簡單圖形表示引腳。
- 功能：提供電路板之間或與外部的電氣與機械連接。

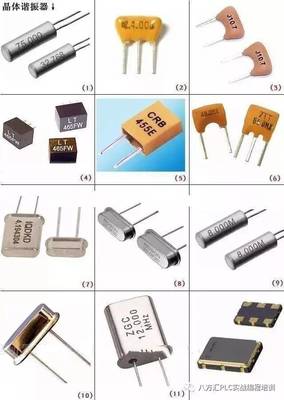

- 晶體振蕩器 (Crystal Oscillator)
- 圖片/實物特征：金屬外殼長方體，常見兩腳或四腳。
- 電路符號：一個矩形框，兩側各引出一條線，有時框內畫上石英晶體形狀。
- 功能：提供穩定的時鐘頻率。
四、學習與使用建議
- 對照實踐：最好的學習方法是手邊有實物，對照圖片和符號進行辨認。
- 查閱數據手冊：對于半導體和集成電路，務必查閱官方數據手冊以了解其詳細參數和引腳定義。
- 善用網絡資源：許多電子社區和網站提供更全面的元器件圖庫和資料。
- 注意安全：在處理高壓或大電流元件時，務必斷電操作，遵守安全規程。
掌握元器件的識別是走進電子世界的第一步。這份對照表旨在為您提供一個清晰的入門指南。隨著技術進步，新型元器件不斷涌現，但基本識別原理相通。希望這份“干貨”能成為您手邊實用的工具，助您在電子設計與探索的道路上更加得心應手。
